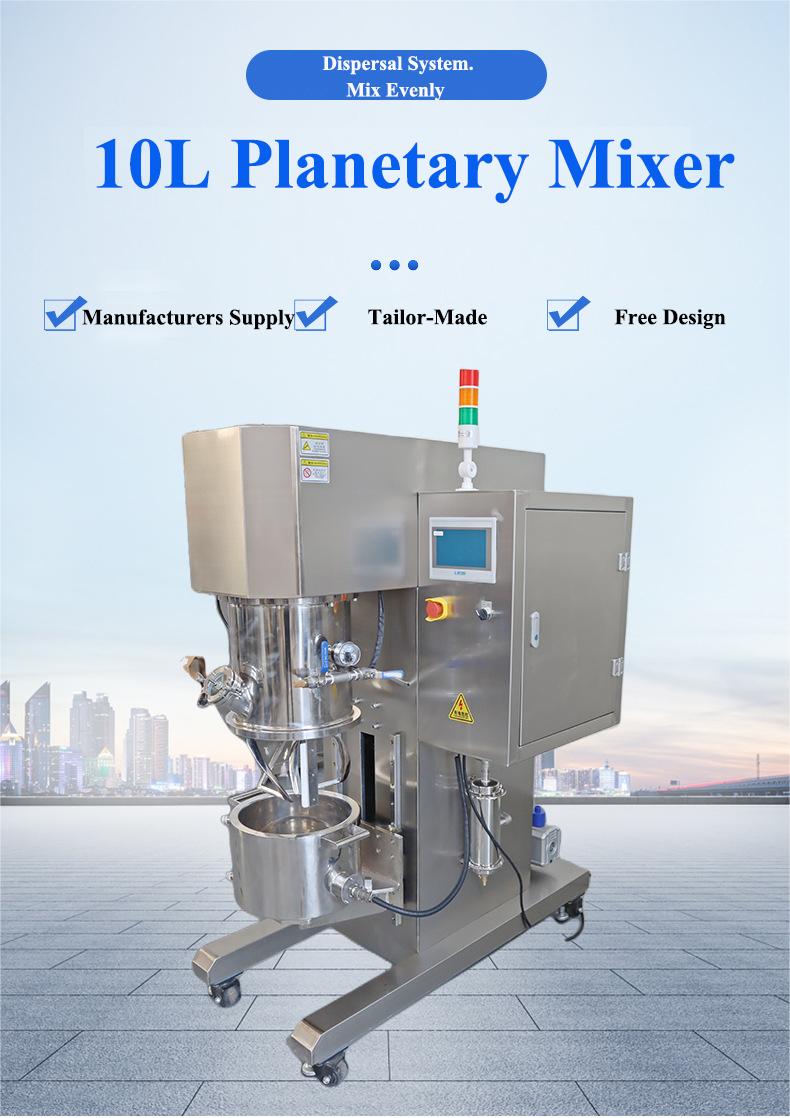

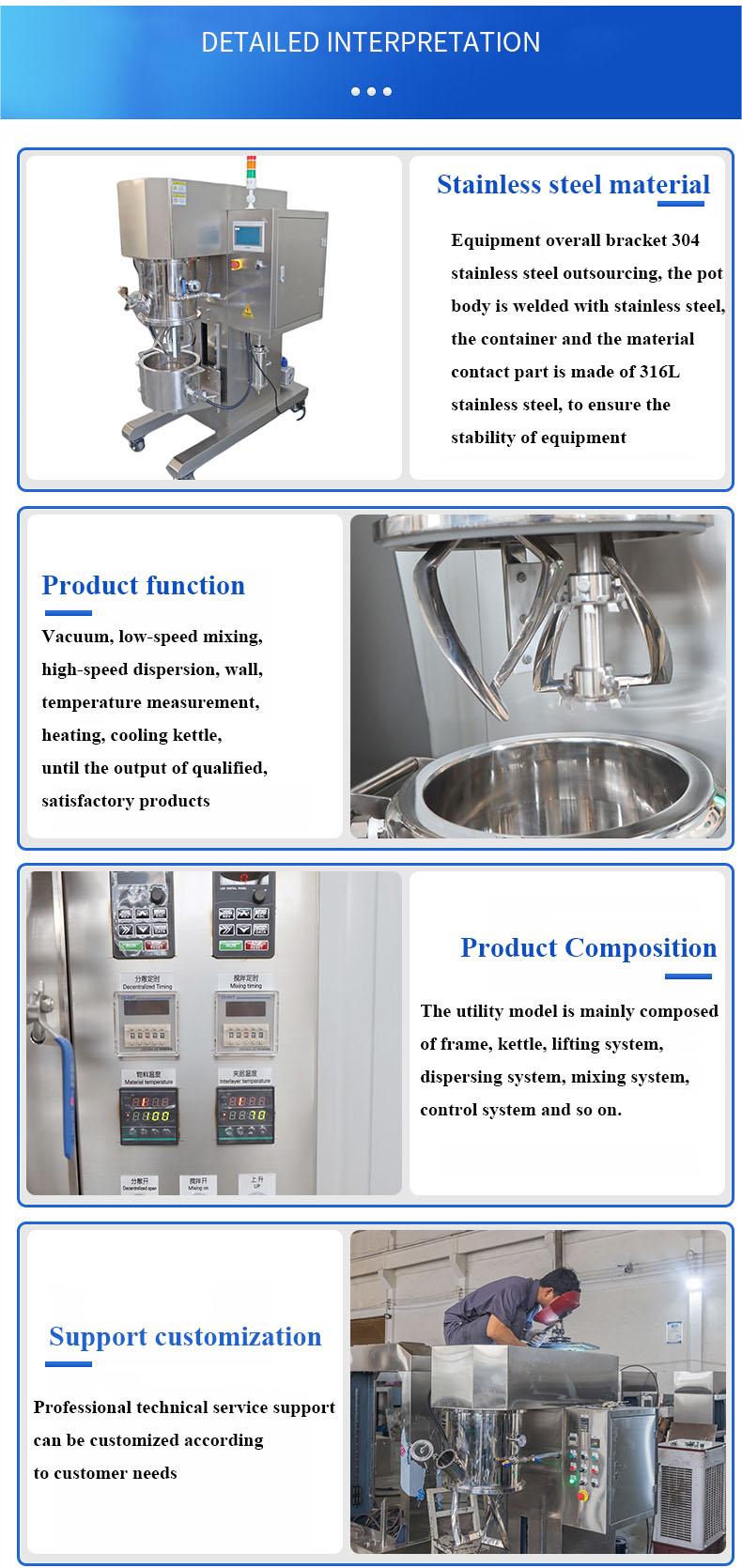

Paramètres techniques détaillés du mélangeur planétaire à double vide

1-2 Structure de base

A. Type de levage de pot électrique, RV40.

B. Mesure directe unique du mode de température du matériau

C. Arbre d'agitation double + arbre de dispersion + mur de grattage

1-3 baril (seau d'agitateur)

A. Volume de conception: 13,5L; B. Volume efficace: 10L.

Matériel: Sus304;

La paroi du conteneur est polie miroir après le processus de tournage pour assurer une bonne rondeur;

Le plan de bride supérieur du baril de mélange s'adapte avec la bride du corps du canon supérieur;

Le bas du canon avec G1 "(DN20) Valve de billes de décharge 1

Diamètre du corps du baril: 280 mm de profondeur: 220 mm

1-4 baril supérieur (couverture de bouilloire)

A. Matériel: Sus304.

B. une trémie de dosage en poudre / liquide, qui peut être allumée et éteinte rapidement; 1 projecteur; 2 petites fenêtres (un port de projecteur et un trou d'observation), ont réservé un manomètre à vide et d'autres connexions nécessaires (vide / vidange / sauvegarde).

1-5 principe de mélange

Deux disques décentralisés installés sur l'axe décentralisé à grande vitesse sont combinés avec la conception de l'espace bas de la suspension à double agitation, pas d'angle aveugle. Les pagaies d'agitation à faible vitesse pincent fortement le mouvement d'interférence et les mouvements de circulation supérieure et inférieure / gauche et droite, ainsi que les effets de dispersion de cisaillement à grande vitesse des disques dispersés remuer avec une pagaie de mélange planétaire pour s'assurer que les matériaux sont entièrement dispersés et mélangés.

1-6-1 Révolution orbitale / agitateur et entraînement à fréquence variable, réducteur

Quantité: un ensemble;

Puissance du moteur: 1,5 kW;.

Avec un contrôleur de vitesse de convertisseur de fréquence correspondant au moteur.

Réducteur correspondant, rapport de réduction d'environ I = 40,26, coefficient FA = 1,55.

1-6-2A. Vitesse de rotation planétaire

Vitesse: 0-65 tr / min, réglable

Grattere 1-6-2b

Quantité: 1 ensemble;

Matériau du mur de grattage: Sus304 et Teflon; Conformément à la vitesse de rotation planétaire.

1-6-3. Valeur de référence (facultative)

A. Tolérance du mélange de la pulpe et de la pagaie de mélange: 6 ± 2 mm ;.

B. Tolérance du mélange de la pulpe et du fond: 2 ~ 6 mm;

C. Tolérance du mélange de la pâte et de la paroi du canon: 5 ± 1,5 mm;

1-7-1 Autorisation de la vitesse de la pulpe d'arbre et de remuer

Vitesse: 0-170 tr / min, réglable

1-7-2 Pulpe d'agitation

Matériel: Sus304;

B. Quantité: 2pcs (groupe).

1-7-3 Sélectionnez la forme de pulpe d'agitation

Norme: Type de torsion

1-8-1 Moteur de dispersion

Quantité: un ensemble;

B. puissance du moteur: 1,5 kW.

C. avec le moteur pour correspondre au gouverneur du convertisseur de fréquence de 1,5 kW

1-8-2 Vitesse de dispersion (rotation)

Vitesse 0-1400 tr / min.

vitesse linéaire 4,3 m / s

1-8-3 Dispersant les arbres et le disque

Matériel: Sus304;.

Les disques de dispersion simples sont installés sur l'arbre de dispersion, les positions sont échelonnées les unes des autres pour assurer une meilleure dispersion / remuant.

C. Diamètre du disque de dispersion: 50 mm;

1-9. Levage (pot):

A. Lift électrique: avec guide linéaire, avec dispositif de positionnement; Le positionnement est sûr et fiable.

B. Alimentation du moteur: RV400.37KW

Système d'aspirateur 1-10

Le processus de mélange et de dispersion peut être effectué dans un vide ;; Degré à vide: ≤-0,096MPA.

Pompe à vide

Joint dynamique: joint mécanique; Joint statique: joint torique.

Matériau du joint: le joint dynamique est la combinaison PTFE et Fluororubber; Le sceau statique est le fluororubber.

E. Pression de maintenue pendant 4 heures, et la suspension ou sous l'état de maintenance de la pression sans fuir d'huile dans le baril de suspension

1-11 système de positionnement

A. Avec le dispositif de réglage du positionnement et le dispositif de verrouillage, il peut positionner avec précision le baril de mélange et le canon supérieur ， et empêcher la rotation.

B. L'arrêt de positionnement de la bride sous le canon est coordonné avec précision avec le canon d'agitation pour s'assurer que la position du canon de mélange est raisonnable et que le positionnement est précis

1-12 Le cabinet de distribution de puissance

Le dispositif de vide, le contrôle de la vitesse de conversion de fréquence, l'affichage de la température (contrôle), les projecteurs, le levage, l'arrêt d'urgence de l'opération et d'autres fonctions sont affichés et fonctionnels dans l'armoire de distribution d'alimentation.

1-13 opération sûre

A. S'appuyant sur le lecteur de fréquence variable et limite l'interrupteur de voyage, l'itinéraire de contrôle spécialement conçu garantit que le canon supérieur est automatiquement arrêté après qu'il a atteint la position spécifiée.

B. Pendant le processus de montée du canon supérieur, la pièce d'agitation et de dispersion de l'appareil ne peut pas être démarrée. De même, lorsque la machine est transportée et mélangée, le canon supérieur ne peut pas être augmenté et le baril de mélange ne peut pas être ouvert.

En utilisant la conception du circuit tel que l'interrupteur de proximité, il garantit que les pièces de travail planétaires ne peuvent pas être soulevées sous la condition de vide.

La conception spéciale du réservoir de tampon à vide peut effectivement empêcher l'huile de pompe à vide de remonter vers le baril de mélange.

1-14 mainframe

Tension / fréquence de travail: 380 V / 50Hz / 3phases. Tension de commande: 220V.

1 à 15 dimensions globales

1260 * 570 * 1340 mm

1-16 poids

environ 430 kg
