GD-H5B
GOLD

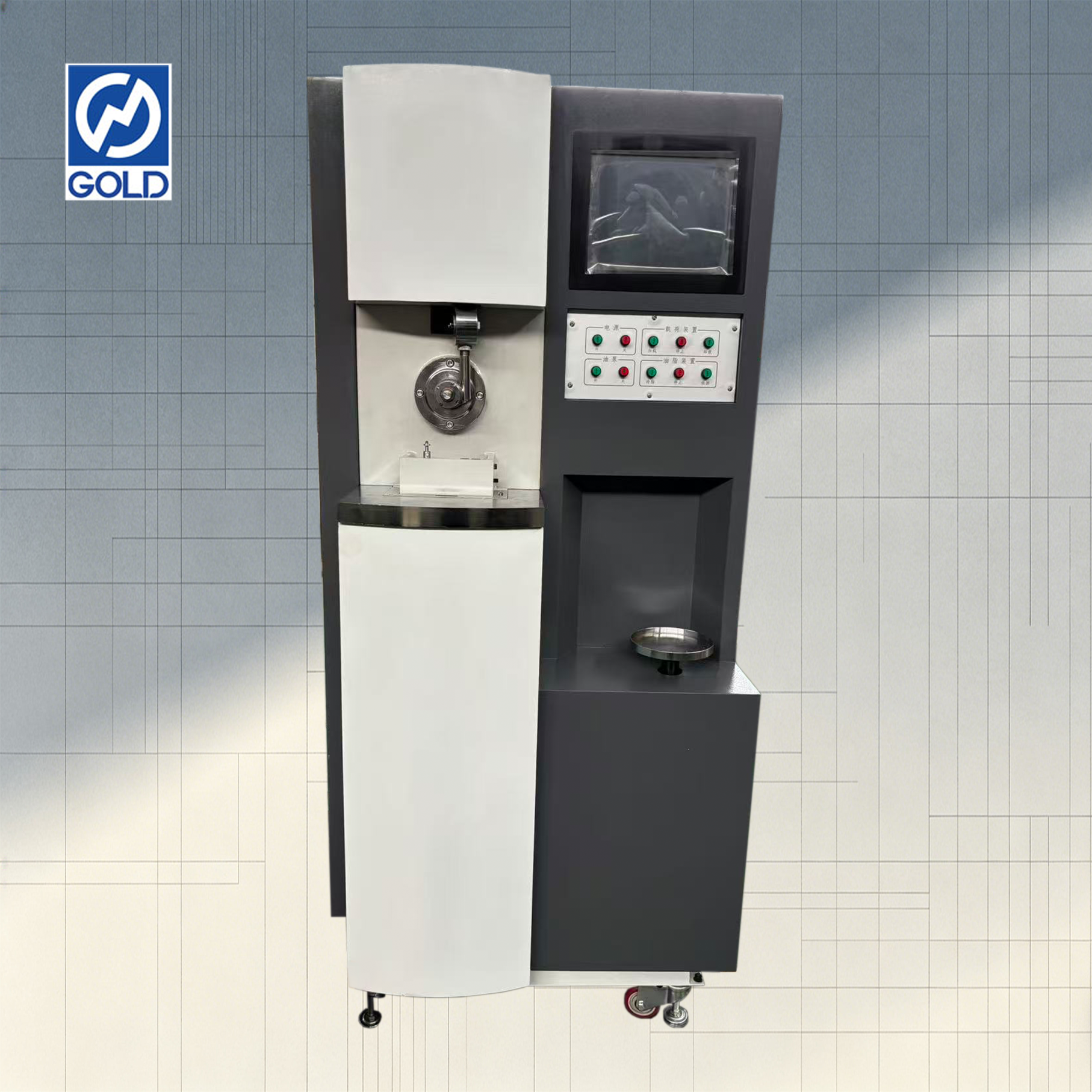

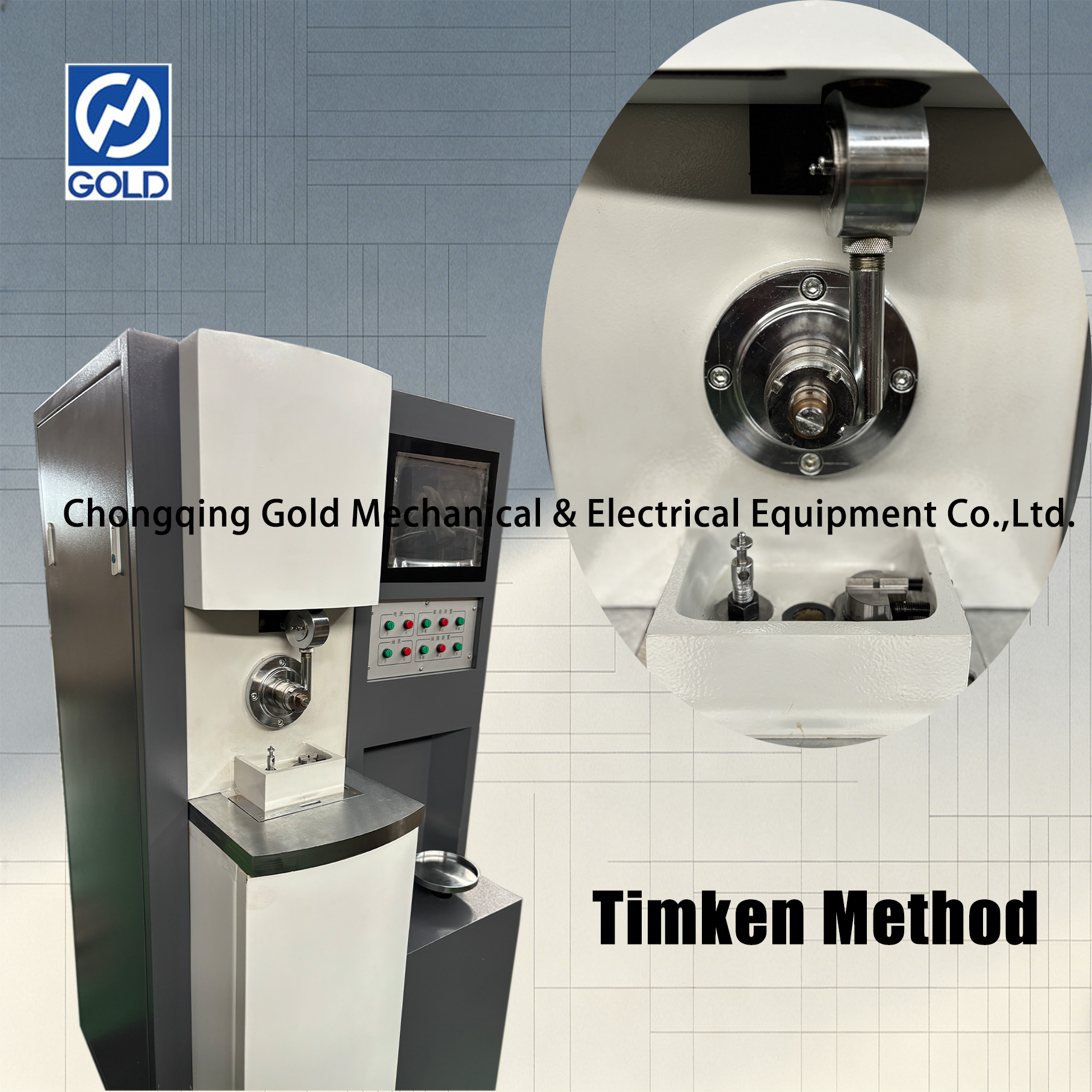

Machine d'essai Timken
Cette machine d'essai Timken est principalement utilisée pour évaluer les caractéristiques de roulement à pression extrême et les performances de frottement de divers lubrifiants et graisses dans des conditions de frottement par glissement ; Dans le même temps, il convient également à la détection de la résistance à l'usure de matériaux métalliques et non métalliques spécifiques (tels que le plastique, le nylon, etc.) en état de glissement, et peut mesurer avec précision la force de frottement pour calculer le coefficient de frottement correspondant. À l'heure actuelle, la machine est largement utilisée dans diverses industries et domaines de recherche tels que la métallurgie de l'acier, la pétrochimie, les transports et les établissements d'enseignement supérieur.
Principe de fonctionnement :
La rotation de la broche de la machine de test Timken est entraînée par un moteur à courant alternatif triphasé, une courroie synchrone et un convertisseur de fréquence. La vitesse de rotation de la broche est mesurée par un capteur de vitesse magnétoélectrique et un engrenage de mesure de vitesse monté sur la broche. La force d'essai est appliquée via une tige de force d'essai, un ressort, des poids et un dispositif de levage. Le moteur à courant alternatif triphasé, via un réducteur à vis sans fin et une vis mère, fait descendre le plateau de poids à une vitesse constante. Les poids descendent également à une vitesse constante, le ressort s'étend progressivement et la force d'essai augmente progressivement jusqu'à ce que le plateau de poids se détache des poids. À l’inverse, à mesure que le plateau de poids monte, le ressort se raccourcit progressivement et la force d’essai diminue progressivement.
L'échantillon d'huile de test de la Timken Test Machine est stocké dans un réservoir d'huile équipé d'un chauffage et d'un capteur de température à résistance en platine. Pendant le chauffage, le système de contrôle contrôle l'état marche/arrêt d'un relais statique pour maintenir la température proche de la valeur définie. Lorsque la vanne de sortie est ouverte, l'échantillon d'huile s'écoule sur la surface de l'anneau d'essai et se bloque dans le carter d'huile, où il est ensuite pompé vers le réservoir d'huile par le moteur de la pompe à huile, complétant ainsi le cycle. La graisse d'essai est stockée dans un réservoir à graisse. Un moteur synchrone, via un réducteur à vis sans fin et un écrou à vis sans fin, entraîne le piston vers le haut, forçant ainsi la graisse à travers des canalisations et une vanne de sortie sur la surface de l'anneau et du bloc d'essai.

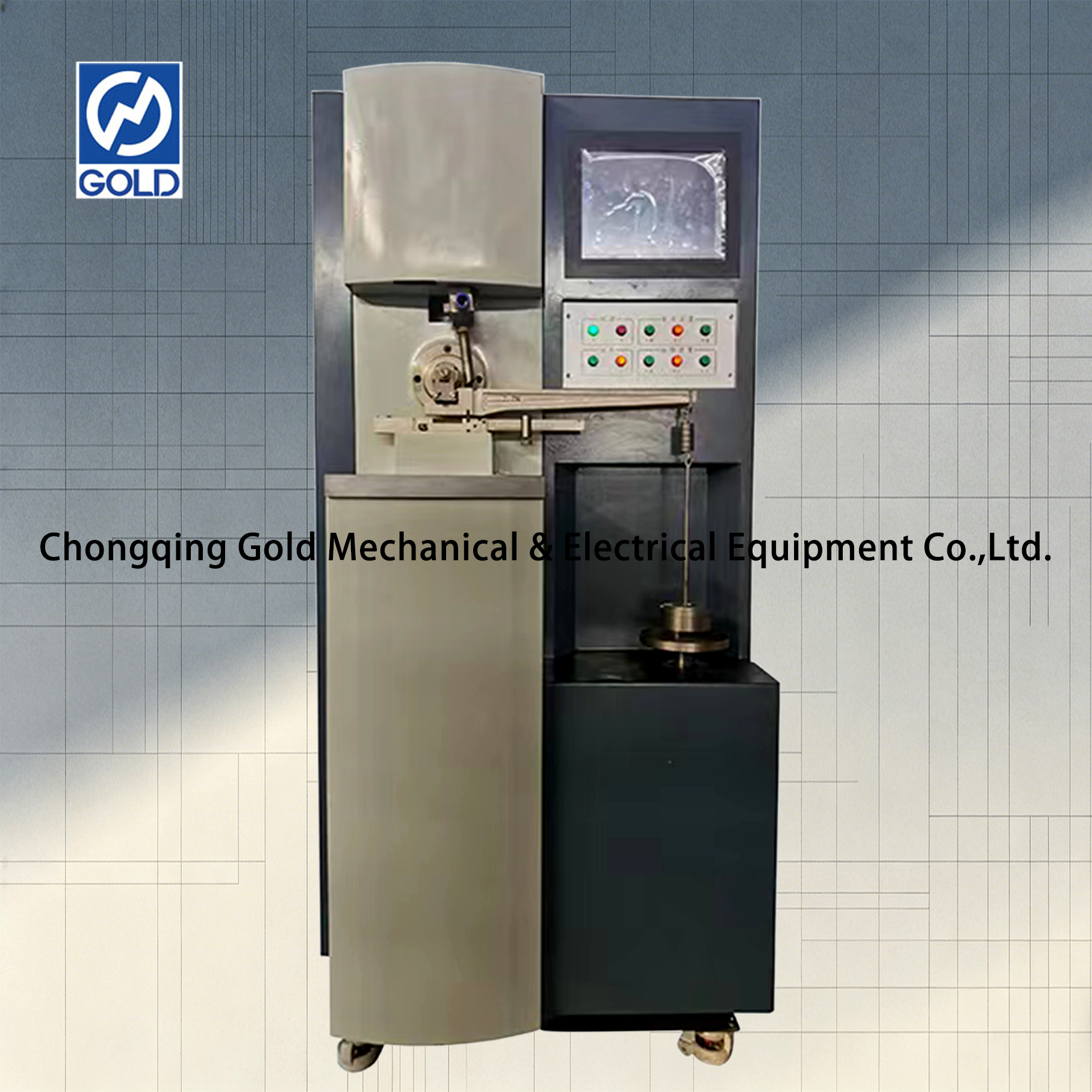

Pendant le test, la bague de test génère des frottements sur le bloc. Ce frottement fait que la tige de friction a tendance à tourner dans le sens inverse des aiguilles d'une montre. En plaçant des poids sur le plateau de la canne et en déplaçant le curseur vers la droite, celle-ci aura tendance à tourner dans le sens des aiguilles d'une montre. L'équilibre du couple est atteint lorsque l'extrémité droite de la tige de friction commence tout juste à tomber, permettant de calculer la force de friction.
Paramètres techniques :
| Force d'essai maximale | 5kN |
| Test de la précision de la force de Machine d'essai Timken | 10 % ~ 100 % de la force d'essai maximale, erreur relative d'indication ne dépassant pas ± 1 %, erreur relative de répétabilité de l'indication ne dépassant pas 1 % |
| Plage de vitesse de broche | 0 ~ 1500 tr/min |
| Erreur de vitesse de broche | Ne dépassant pas ±5r/min au-dessus de 100 tr/min |
| Plage de température de l’échantillon d’huile d’essai | Température ambiante ~ 100 ℃ |
| Précision du contrôle de la température | ±2℃ |
| Rapport de levier de force d'essai | 10:1 |
| Taux d'application de la force d'essai | 8,92 N/s ~13,33 N/s |
| Graduation de l'échelle de la tige de friction | 0,5N/100 divisions |
| Force de friction maximale mesurable | 380N |
| Précision de la force de friction | 10 % ~ 100 % de la force de friction maximale, erreur relative d'indication ne dépassant pas ± 3 %, erreur relative de répétabilité de l'indication ne dépassant pas 3 % |
| Plage de réglage du temps | 1 s ~ 9999 min |
| Débit de graisse de Machine d'essai Timken | 45 ± 9 g/min |
| Taille de l'anneau de test | Φ49,22 × 13,06 |
| Taille du bloc de test | Φ12,32 × 19,05 |
| Dimensions de l'unité principale de la machine d'essai (L × L × H) | 780 mm×850 mm×1600 mm |
| Poids net de la machine d'essai principale | Environ 370kg |
| Poids net des poids, leviers et autres accessoires et outils | Environ 70kg |

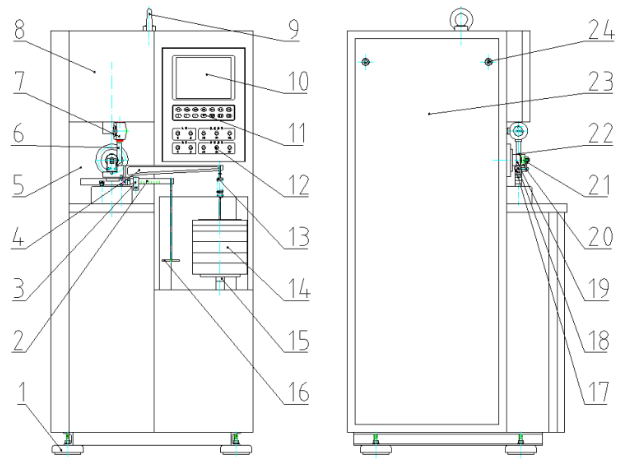

Structure :
| 1. Coussin amortisseur de vibrations | 13. Printemps |
| 2. Échelle à tige de friction | 14. Poids |
| 3. Poids pivotant | 15. Plaque d'haltérophilie |
| 4. Tige d'essai | 16. Plateau |
| 5. Siège de broche | 17. Support de bloc de test |
| 6. Tuyau de sortie d'huile (graisse) | 18. Bloc de test |
| 7. Vanne d'inversion à trois voies à deux positions | 19. Broche |
| 8. Capot supérieur | 20. Écrou de blocage |
| 9. Boulon à œil | 21. Roulement coulissant |
| 10. Écran LCD | 22. Bague d'essai |
| 11. Clavier | 23. Porte latérale gauche |
| 12. Bouton de fonctionnement | 24. Serrure de porte |
