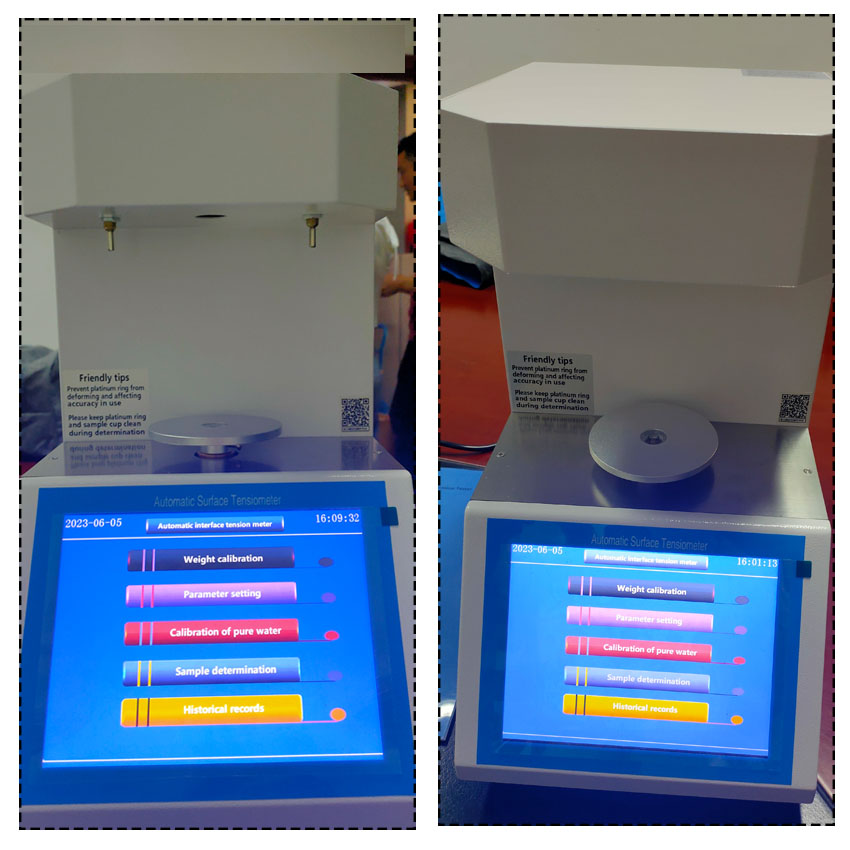

ASTM D971 Testeur de tension interfaciale automatique par méthode de l'anneau platine

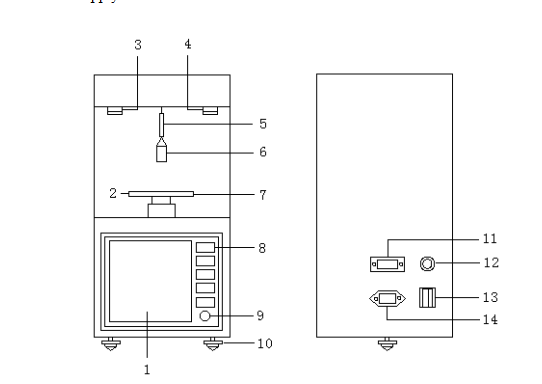

Structure et pièces principales

1. Grand écran LCD

2. Échantillon de tasse: tenir l'échantillon à mesurer;

3. Réglage fin pour zéro point

4. Réglage fin pour la pleine échelle

5. Ronctionner            6. Anneau de platine    7. Support de l'échantillon;

8. boutons vierges    9. Bouton d'éclairage de fond

10. Pied de l'instrument: pour niveler l'instrument;

11. Imprimante et port d'ordinateur        12. Boîte à fusibles avec fusible de 1A

13. Commutateur d'alimentation     14. Prise d'alimentation

Principe de travail de  Testeur de tension en surface

Le principe de travail de l'instrument est décrit comme suit: il applique le système de mesure d'auto-équilibre à induction à haute fréquence et minuscule à l'équilibre du couple. Lorsque la force appliquée à l'anneau de platine change, la tige d'équilibre connectée à l'anneau de platine apparaîtra au déplacement entre deux sondes de courant de Foucault. Ensuite, les valeurs d'inductance de deux sondes de courant de Foucault changent. Le transformateur différentiel perdra son équilibre et le signal d'entrée de l'amplificateur de transformateur différentiel dans le circuit perdra également son équilibre. Il enverra un groupe de signal électrique, qui changera avec la force appliquée à l'anneau de platine, après grossissement par l'amplificateur. Le signal électrique sera envoyé au micro-ordinateur pour le processus et sera utilisé pour calculer la tension interfaciale réelle de l'échantillon mesuré selon GB / T6541.

Principales spécifications techniques et paramètres de  Tension superficielle

1. Méthode d'affichage: il dispose d'un grand écran LCD avec une lumière d'arrière-plan et un menu d'invite. Le menu contient toutes les procédures de test et les méthodes de calcul stipulées dans le GB / T6541.

2. Boutons: boutons vierges;

3. Plage de mesure:

(1) pour l'huile isolante: 2 ～ 100 mN / m;

(2) pour les autres produits pétroliers: 2 ～ 200 mN / m;

4. Sensibilité: 0,1 mn / m;

5. Précision: 0,1 mn / m;

6. Résolution: 0,1 mn / m;

7. Répétabilité: 0,3%;

8. Température ambiante: 10 ℃ ～ 30 ℃;

9. Humidité relative: 20% ～ 75%;

10. Alimentation électrique: AC 220V ± 5%, 50 Hz;

11. Pouvoir nominal: pas plus de 100 W;

12. Taille: 185 mm × 260 mm × 360 mm

13. Poids: 15 kg;
