GD-3142BF
GOLD
GD-3142BF

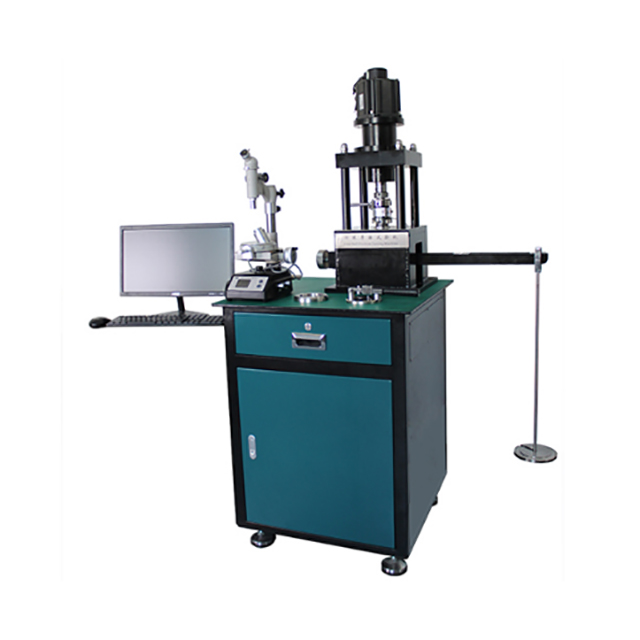

GD-3142BF Testeur automatique à quatre billes de 4 méthodes de balle
Normes applicables: GB / T 3142, GB / T 12583, SH / T 0189, SH / T 0202, SH / T 0204, SH / T 0762, ASTM D2266, ASTM D4172, ASTM D2596, ASTM D2783.
Introduction:
Le testeur de quatre balles peut être utilisé pour déterminer les performances anti-usure de l'huile de lubrification et évaluer la capacité de charge des lubrifiants, y compris l'usure constante, la charge de saisie maximale PB, la charge de fragment PD, la valeur d'usure complète ZMZ, coefficient de frottement et courbe de friction .
Caractéristiques:
1. Affichage LCD haute définition de 19 pouces de 19 pouces, contrôle de la souris et clavier.
2. Système d'hôte intégré: Le système hôte intégré comprend une carte mère intégrée de qualité industrielle, un disque dur électronique, une mémoire, un câble USB, un câble HDMI, un écran LCD externe, un clavier externe et une souris. Il a une forte polyvalence et possède des interfaces externes réseau et USB, qui peuvent effectuer une enquête d'informations, une mise en réseau et un échange de données.
3. Le corps principal du testeur de quatre billes adopte une structure en acier et un usinage de précision. Il présente les caractéristiques de la rigidité, de la résistance aux chocs, de la dureté élevée et de la concentricité extrêmement élevée. La déviation radiale de la boule d'acier sur la partie supérieure du bol de composants de clé, mesurée à une distance de 3,5 mm du point le plus bas de la balle d'acier, est de 0,01 mm, qui est la dernière conception scientifique et précise. L'opération est stable, les données de mesure sont précises et la répétabilité est excellente.
4. Mode de commande de chargement: type de levier; La force de chargement est constante et aucune fluctuation pendant le test.
5. La vitesse du servomoteur peut être réglée et la vitesse peut être affichée en temps réel.
6. La détection de la force de friction est affichée sur l'écran LCD et le capteur de poussée de haute précision est sélectionné pour une mesure en temps réel et les résultats du test sont plus précis.
7. Le système de vitesse de la broche est plus précis et l'erreur de vitesse peut être contrôlée à ± 5R / min.
8. Le couple d'arrêt peut être réglé et affiché en temps réel pendant le test de pression extrême, utilisé pour aider le jugement de la valeur PD ou pour la protection de la sécurité.
9. La température de l'échantillon en temps réel est affichée sur l'écran LCD avec une résolution de contrôle de la température de 0,1 ° C.
10. Le bol à billes de test chauffe automatiquement l'échantillon d'huile et lorsque l'échantillon atteint la température de réglage, le moteur est automatiquement démarré. Après le test, le contrôle de la température est automatiquement arrêté et le moteur est automatiquement éteint.
11. Fonctionnement simple et pratique et affichage intuitif, couplé au logiciel de mesure et de calcul automatique du microscope électronique. Faites le processus de test plus rapidement, plus précis, pratique, intelligent et humain.
12. Bol simple et pratique et structure de chargement et de déchargement de Chuck, sauvegarde et durables.
13. Recherche et développement indépendant du système d'acquisition et de traitement de données d'image haute définition. Equipé d'un microscope de mesure de haute précision, d'un miroir d'adaptateur d'image, d'une caméra de capteur d'image, d'un système de mesure du système de traitement d'image et d'affichage numérique. Il est pratique d'observer, mesurer, enregistrer et imprimer les résultats du test.
Paramètres:
1. Performances d'hôte intégrées:
1) carte mère industrielle nano avec processeur Intel-J1900 Quad-Core comme noyau de contrôle
2) disque dur électronique 64 Go
3) RAM 4GB
4) Affichage LCD haute définition de haute définition de 19 pouces, contrôle de la souris et clavier
5) Assistance LAN, USB3.0, interface universelle HDMI
6) Support RS232, interface de contrôle industrielle RS485
7) Le logiciel de test de machine à quatre billes prend en charge la sauvegarde des résultats du test en tant que fichier de format Excel.
2. Alimentation: AC220V ± 10%, 50Hz
3. Puissance totale du testeur de quatre balles: 2200W
4. Vitesse de la broche: 50R / min ~ 3000R / min + 5R / min, réglable en continu
5. Mode de vitesse variable: contrôle du système de servomoteur pour obtenir la régulation de vitesse en matière d'essence
6. Plage de contrôle de la température de l'échantillon: température ambiante + 5 ~ ~ 120 ± 0,5 ℃, ensemble arbitrairement
7. Affichage de la température: en temps réel affichage numérique
8. Procédé de chauffage: chauffage automatique avec ceinture chauffante
9. Procédé de commande de chargement: type à levier
10. Plage de force d'essai axiale: 39.2N ~ 10 kN (environ 4 kg ~ 1000 kg)
11. bille d'acier d'essai: GCr15 bille d'acier à billes en acier de test spécial pour la machine à quatre balles, diamètre nominal 12,7 mm
12. Procédé frottement: frottement de glissement 13. Plage de frottement: 0 ~ 1000g 14. exactitude de frottement: ± 1%
13. Procédé de contact de pression: le point de contact de type
14. Précision de la force d'essai: + 1% F.S.
15. Porter détection de cicatrice: camera électronique de haute précision, l'imagerie par ordinateur
16. Résolution de la mesure de l'usure cicatrice: 0.0001mm
17. Système de mesure: DMS-15 logiciel système de traitement d'image et d'un système de mesure d'affichage numérique
18. Porter la plage de mesure de cicatrice: 0 mm ~ 4 mm
19. Levier rapport: côté poids: côté de travail est de 10: 1, 20: 1 à deux niveaux
20. Réglage de l'heure: test d'abrasion: 1min ~ 300min, essai extrême pression: 1s ~ 1000s, la précision temporelle: 0.1S
21. Mesures de protection: mesures de protection d'arrêt automatique pour le frittage ou d'une surcharge
22. Protection électrique: dispositif de protection automatique des fuites, ce qui empêche efficacement les accidents
23. microscope de mesure: appareil électronique de haute précision, équipé d'un logiciel de système de traitement d'image et le système de mesure d'affichage numérique; La valeur de division de l'affichage numérique est 0.0001mm
24. Les résultats des tests peuvent être enregistrés dans un fichier Excel, et plusieurs jeux de résultats des tests peuvent être stockés. Les résultats des tests peuvent être consultés et sauvegardés à tout moment, ce qui est facile à utiliser.
25. Température ambiante: 5 ~ 40 ℃; humidité relative: ≤85%
26. taille de l'hôte: 1000 × 650 × 1700 mm
Automatique à quatre billes testeur de 4 méthodes de balle:
