GD-0168 Testeur de couleur Products de pétrole

Testeur de couleur des produits de pétrole

L'instrument est adapté pour déterminer la couleur de divers  huiles lubrifiantes et autres pétrole  Produits selon Sh / T 0168-92 "Méthode de test pour la couleur des produits pétroliers ". Les méthodes de test sont  Comme suit: Remplissez l'échantillon de test en couleur en comparant le tube et comparez la couleur de l'échantillon avec la couleur standard pour déterminer son numéro de couleur. Veuillez consulter le numéro de couleur ci-joint comparer la feuille pour découvrir la similitude  entre le nombre de couleurs de l'instrument et le nombre de couleurs dans GB / T6540 standard.

Structure des instruments et performances principales:

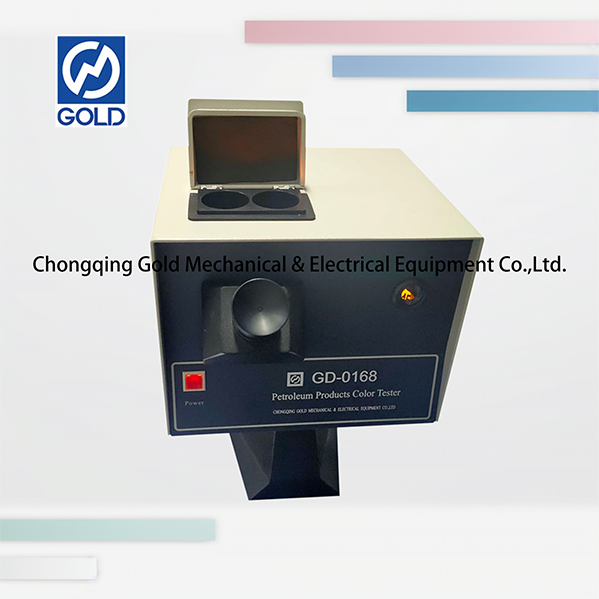

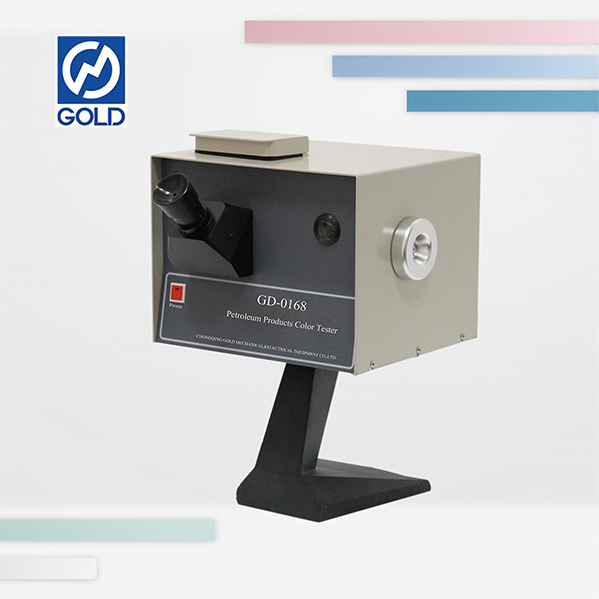

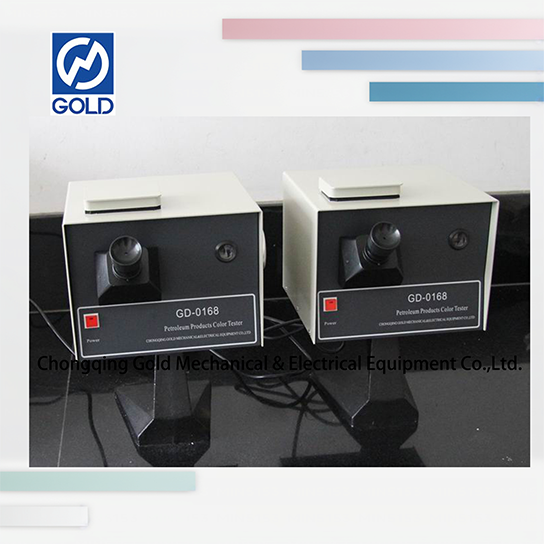

1. Le testeur de couleur des produits de pétrole est composé de cadran de couleur standard, de lentille d'observation, de source lumineuse et de tube de comparaison de couleur.

2. La source lumineuse est de 220 V, 100 W, avec une température de 2750 ± 50 K de l'ampoule blanche à lait de broyage. Après avoir filtré la couleur par verre blanc lait et en verre filtrant du soleil, les caractéristiques du spectre de la lumière acquises à partir du soleil lui sont similaires.

3. La lumière standard se transformera en deux lumières parallèles, qui est de taille similaire, de miroir de réflexion du plan auge et de prisme. Les lumières parallèles irradiés sur l'échantillon dans la couleur comparant le tube sur le verre de couleur du cadran de couleur standard uniformément et respectivement.

4. Il y a 26 morceaux de trous lumineux φ14. Et des lunettes de couleur standard ayant un nombre de couleurs de 1 à 25 sont installées dans les 25 de ces trous en séquence. Le 2-trou est vide. Le cadran de couleur est tourné par une roue à main installée sur le côté droit de l'instrument pour choisir la bonne couleur pendant le test de comparaison des couleurs. La couleur standard comparant le verre sur le cadran de couleur doit être calibrée par la couleur standard en comparant les liquides.

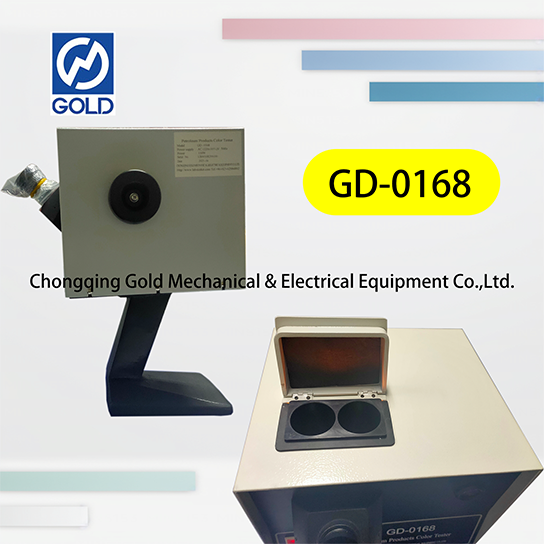

5. Le tube de comparaison de couleur est de φ32 mm, 120 ~ 130 mm de tube en verre à fond plat non couleur non couleur. Le tube de comparaison de couleur est placé dans l'instrument à baisser un couvercle sur le dessus de l'instrument.
6. La lentille d'observation est composée d'un miroir concave et d'une barre séparée. Vous pouvez voir deux couleurs de demi-cercle à travers l'objectif d'observation. Le demi-cercle droit est de couleur standard. La lumière et la focalisation de l'objectif d'observation optique peuvent être ajustées, il est donc facile à utiliser.




Principaux paramètres techniques:

Principe de mesure de la chromaticité:

• Injectez l'échantillon dans le tube colorimétrique, allumez une source lumineuse standard, faites pivoter le cadran de couleur standard et le volant, tout en observant l'oculaire

• Observez et comparez les échantillons en utilisant des codes de couleur égaux comme codes de couleur pour les échantillons. Si la couleur correspondante exacte ne peut être trouvée pour la couleur de l'échantillon et

• S'il se situe entre deux couleurs standard, signalez le plus haut des deux couleurs - une couleur et ajoutez le mot "moins que " devant ce nombre de couleurs.

• La norme de couleur de verre est divisée en 16 codes de couleur, disposées de 0,5 à 8,0 valeurs. Plus le code couleur est grand, plus la couleur est foncée.

• Si la couleur de l'échantillon est plus foncée que la couleur standard du n ° 8, ajoutez 15 échantillons (par volume) au mélange de diluant, mesurez la couleur du mélange et ajoutez le mot "dilution " après le nombre de couleurs.

• Le principe de détermination de la méthode SH-T1068 est fondamentalement le même que GB / T6540, la principale différence étant le verre standard SH-T1068

• Les puces de couleur en verre sont divisées en 25 codes de couleur, tandis que GB / T6540 est uniquement divisé en codes de 16 couleurs.

Attentions:

1. 1. La lumière et la focalisation de l'objectif d'observation optique ont été ajustées, veuillez ne pas la modifier lorsqu'elle est utilisée. Veuillez prêter plus d'attention lors de l'ajustement.
2. 2. Nettoyez la surface extérieure et le bas du tube à essai lorsque vous placez la couleur en comparant le tube contenant un échantillon d'huile dans les instruments.
3. 3. Le verre de couleur standard doit être calibré par des couleurs standard en comparant les liquides stipulés dans SH / T0168 tous les demi-années. Si la différence entre la couleur du verre de couleur et le numéro de couleur correspondant est plus d'un numéro de couleur, vous devez modifier un nouveau cadran de couleur ou l'envoyer à la fabrication pour l'étalonnage.
4. Avertissement: S'il y a des problèmes, veuillez couper immédiatement le fil d'alimentation. Demandez ensuite à un professionnel de le vérifier et de le réparer. Vous ne pouvez l'utiliser à nouveau qu'après résoudre le problème pour éviter tout accident.



Images DTail:
